kube-prometheus-stack で、Prometheus、Grafana をインストールして、Kubernetes クラスターのいろいろな情報を監視する

Kubernetes のクラスターでサービスを監視したくなったので、kube-prometheus-stack で、Prometheusと、Grafana をインストールしてみました。

https://4nm1tsu.com/posts/byq2df2/#google_vignette

の記事をかなり参考にさせていただきました。貴重な記事をありがとうざいます。感謝🙇‍♂

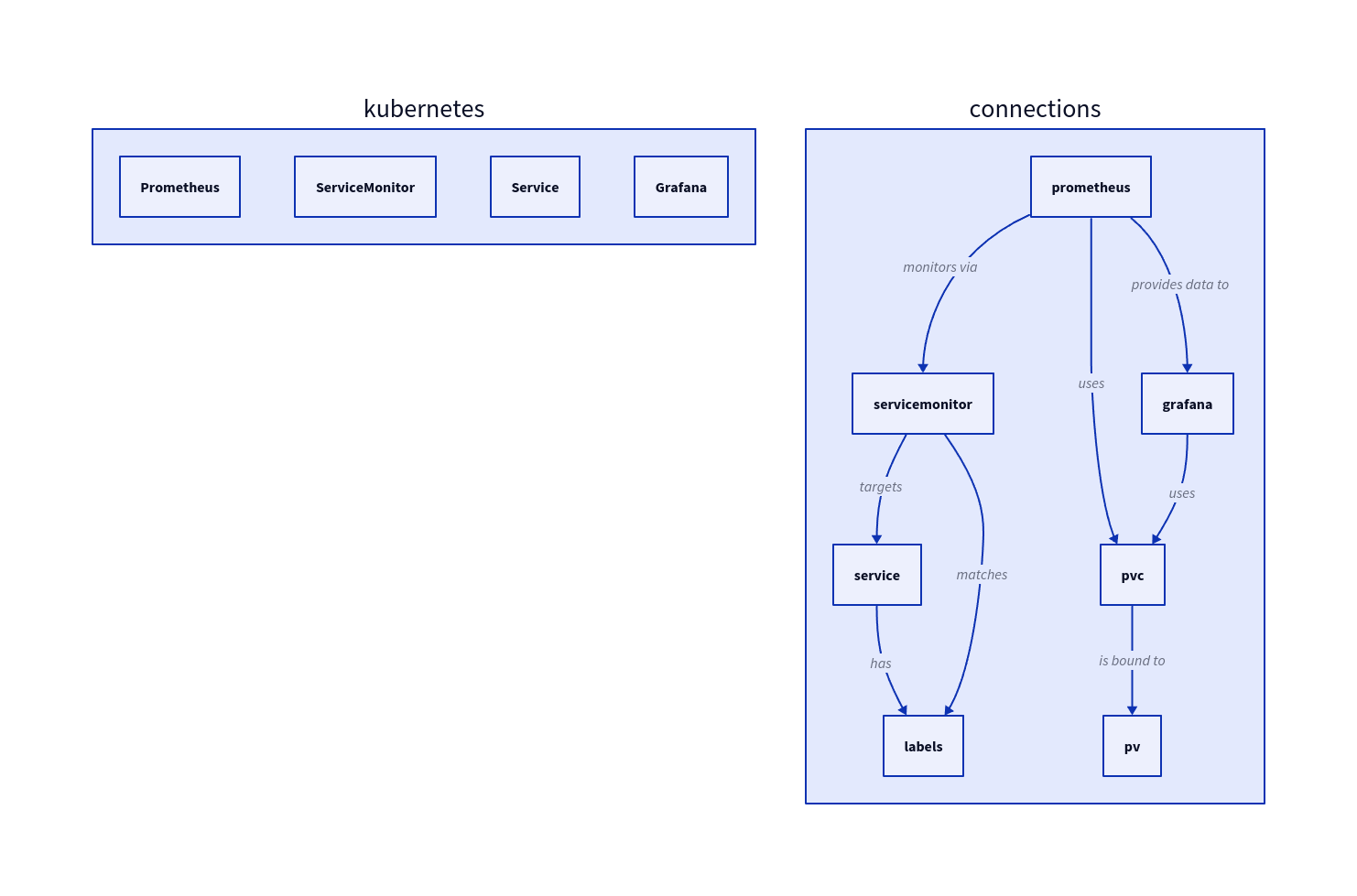

Kubernetes, Prometheus, Grafana, Service, ServiceMonitor,PV,PVCの関係図

Prometheus が、ServiceMonitor で設定されているサービスから情報を収集し、それを Grafana で閲覧する形です。

無設定時では、Prometheus も Grafana もコンテナ内にデータを保存するため、Podの再起動でデータが消えてしまいます。

なので、以下の流れでインストールを行い、永続化ボリューム（NFS）にデータが保存されるようにします。

インストール完了までの全体の流れ

一度インストール
設定ファイル書き出し
アンインストール
ストレージ作成
設定ファイル書き換え
再インストール（設定ファイルあり）

この流れでインストールを完了させます。

kube-prometheus-stack のインストール

リポジトリ追加

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

ネームスペース作成

kubectl create ns monitoring

インストール実行

helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack -n monitoring

設定ファイル書き出し

helm show values prometheus-community/kube-prometheus-stack > values-monitoring.yaml

アンインストール

helm uninstall kube-prometheus-stack -n monitoring

ストレージ作成

nano monitoring-storage-class.yaml

以下の内容を貼り付けてください。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: grafana-nfs
provisioner: kubernetes.io/nfs
parameters:
  archiveOnDelete: "false"
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: prometheus-nfs
provisioner: kubernetes.io/nfs
parameters:
  archiveOnDelete: "false"

適用します。

# kubectl apply -f monitoring-storage-class.yaml

PV作成

nano monitoring-pv.yaml

以下の内容を貼り付けてください。

NFS周りの情報は皆様の環境にあわせてください。

NFSの構築方法は

https://microai.jp/blog/72358784-fb27-4f63-b405-f6247982b2bf

でまとめています。

apiVersion: v1
kind: PersistentVolume
metadata:
  name: grafana-pv
spec:
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 2Gi
  persistentVolumeReclaimPolicy: Retain
  storageClassName: grafana-nfs
  volumeMode: Filesystem
  nfs:
    server: 100.64.1.114
    path: "/srv/nfs/share/grafana"
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: prometheus-pv
spec:
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 10Gi
  persistentVolumeReclaimPolicy: Retain
  storageClassName: prometheus-nfs
  volumeMode: Filesystem
  nfs:
    server: 100.64.1.114
    path: "/srv/nfs/share/prometheus"

適用します

# kubectl apply -f monitoring-pv.yaml

確認

# kubectl get pv -A
NAME               CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM                     STORAGECLASS      VOLUMEATTRIBUTESCLASS   REASON   AGE
grafana-pv         2Gi        RWO            Retain           Available                             grafana-nfs       <unset>                          16s
microai-pv         50Gi       RWX            Retain           Released    default/microai-pvc       microai-storage   <unset>                          16d
microai-redis-pv   1Gi        RWX            Retain           Bound       redis/microai-redis-pvc   microai-storage   <unset>                          16d
prometheus-pv      10Gi       RWO            Retain           Available                             prometheus-nfs    <unset>                          16s

kube-prometheus-stack の設定変更

# nano values-monitoring.yaml

設定箇所 (grafana)

grafana:
の
  defaultDashboardsTimezone: utc
↓
  defaultDashboardsTimezone: Asia/Tokyo

その下に以下を追記

  deploymentStrategy:
    type: Recreate
  persistence:
    enabled: true
    type: pvc
    storageClassName: grafana-nfs
    accessModes:
    - ReadWriteOnce
    size: 2Gi
    finalizers:
    - kubernetes.io/pvc-protection
  initChownData:
    enabled: false

設定箇所 (prometheus)

prometheus:
  prometheusSpec:
の
    storageSpec: {}
↓
    storageSpec:

その下に以下を追記

      volumeClaimTemplate:
        spec:
          storageClassName: prometheus-nfs
          accessModes: ["ReadWriteOnce"]
          resources:
            requests:
              storage: 10Gi

再インストール

helm install kube-prometheus-stack -f values-monitoring.yaml prometheus-community/kube-prometheus-stack -n monitoring
NAME: kube-prometheus-stack
LAST DEPLOYED:
NAMESPACE: monitoring
STATUS: deployed
REVISION: 1
NOTES:
kube-prometheus-stack has been installed. Check its status by running:
  kubectl --namespace monitoring get pods -l "release=kube-prometheus-stack"

Visit https://github.com/prometheus-operator/kube-prometheus for instructions on how to create & configure Alertmanager and Prometheus instances using the Operator.

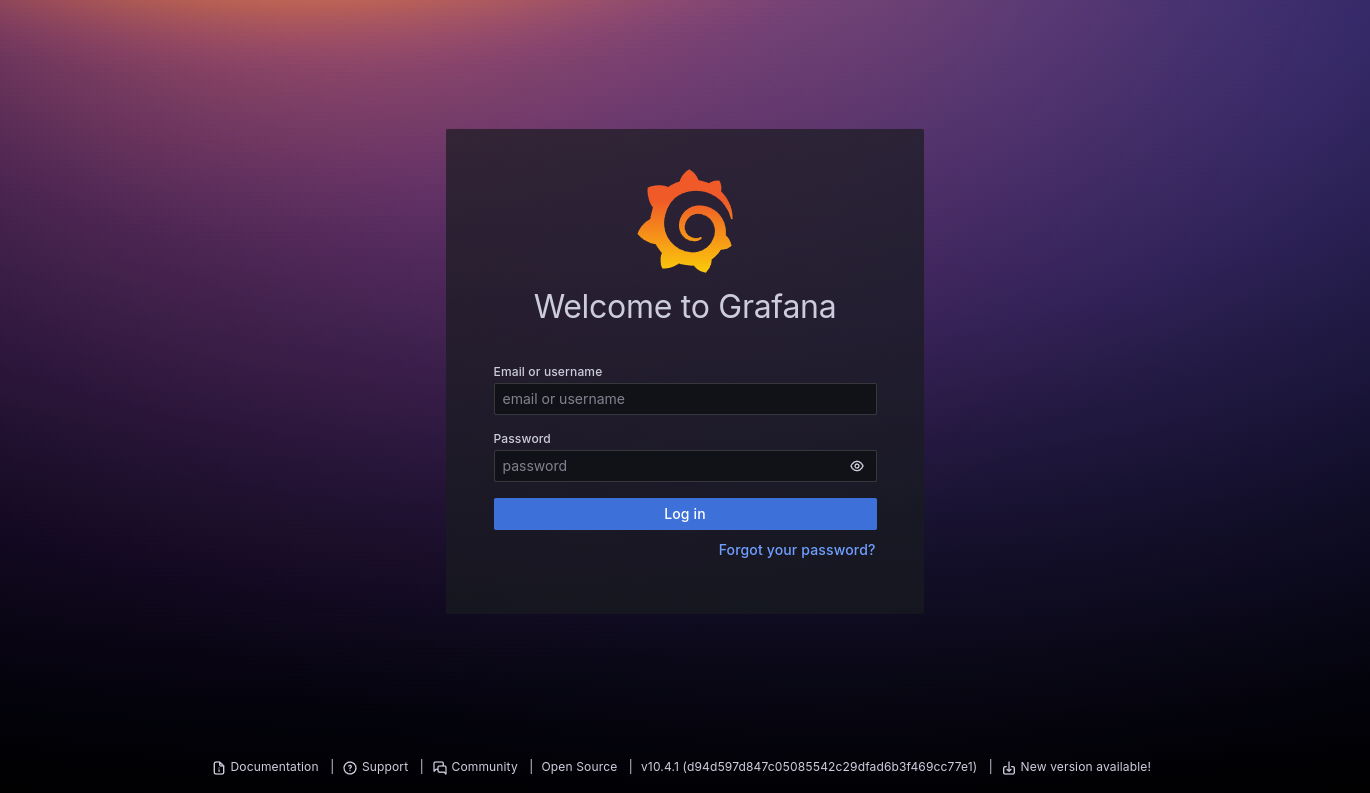

GrafanaのWEB UIにアクセス

microAI では、Cloudflare tunnel を使用しているので、

http://kube-prometheus-stack-grafana.monitoring.svc.cluster.local

を設定して、クラスター外から見られるようにしました。

初期パスワード

username: admin

password: 以下のコマンドで確認（ admin と書かれている記事が多くありますが、kube-prometheus-stack でインストールされた場合は admin じゃないっぽい）

# cat values-monitoring.yaml | grep adminPassword:
  adminPassword: prom-operator

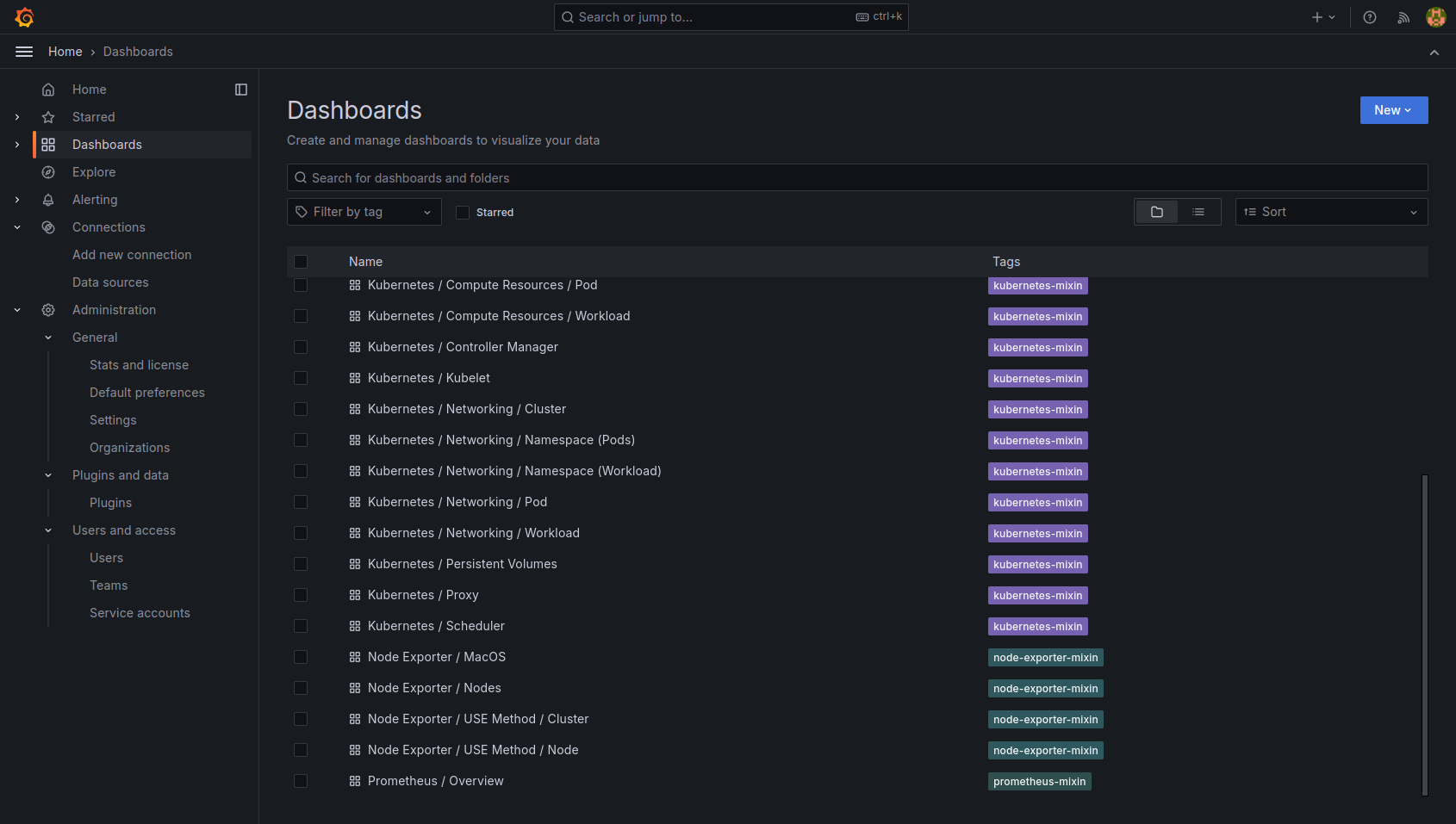

Grafana のスクショたち

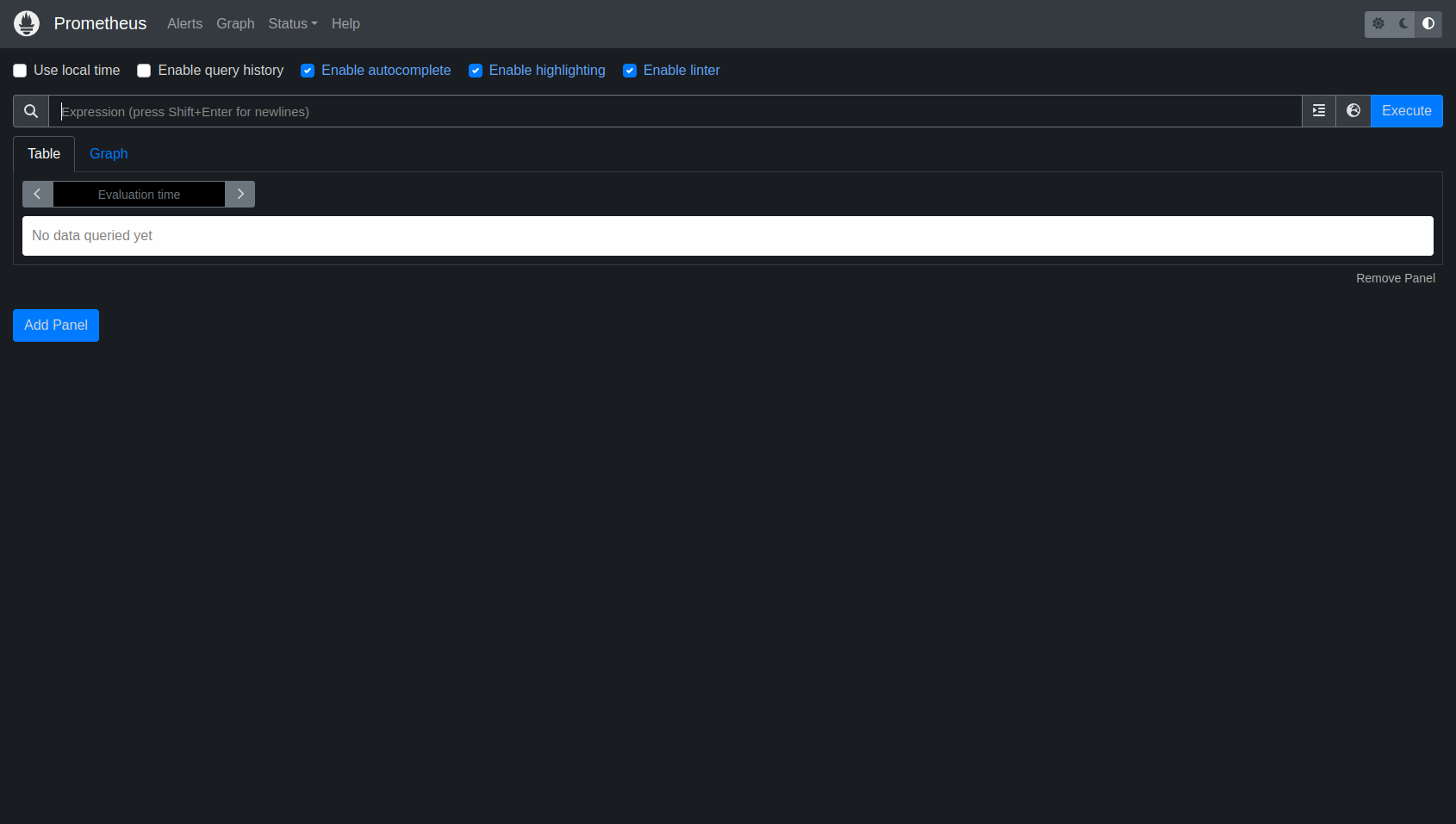

Prometheus の WEB UIにアクセス

同じく、Cloudflare tunnel を使用しているので、

http://kube-prometheus-stack-prometheus.monitoring.svc.cluster.local:9090

を設定して、クラスター外から見られるようにしました。

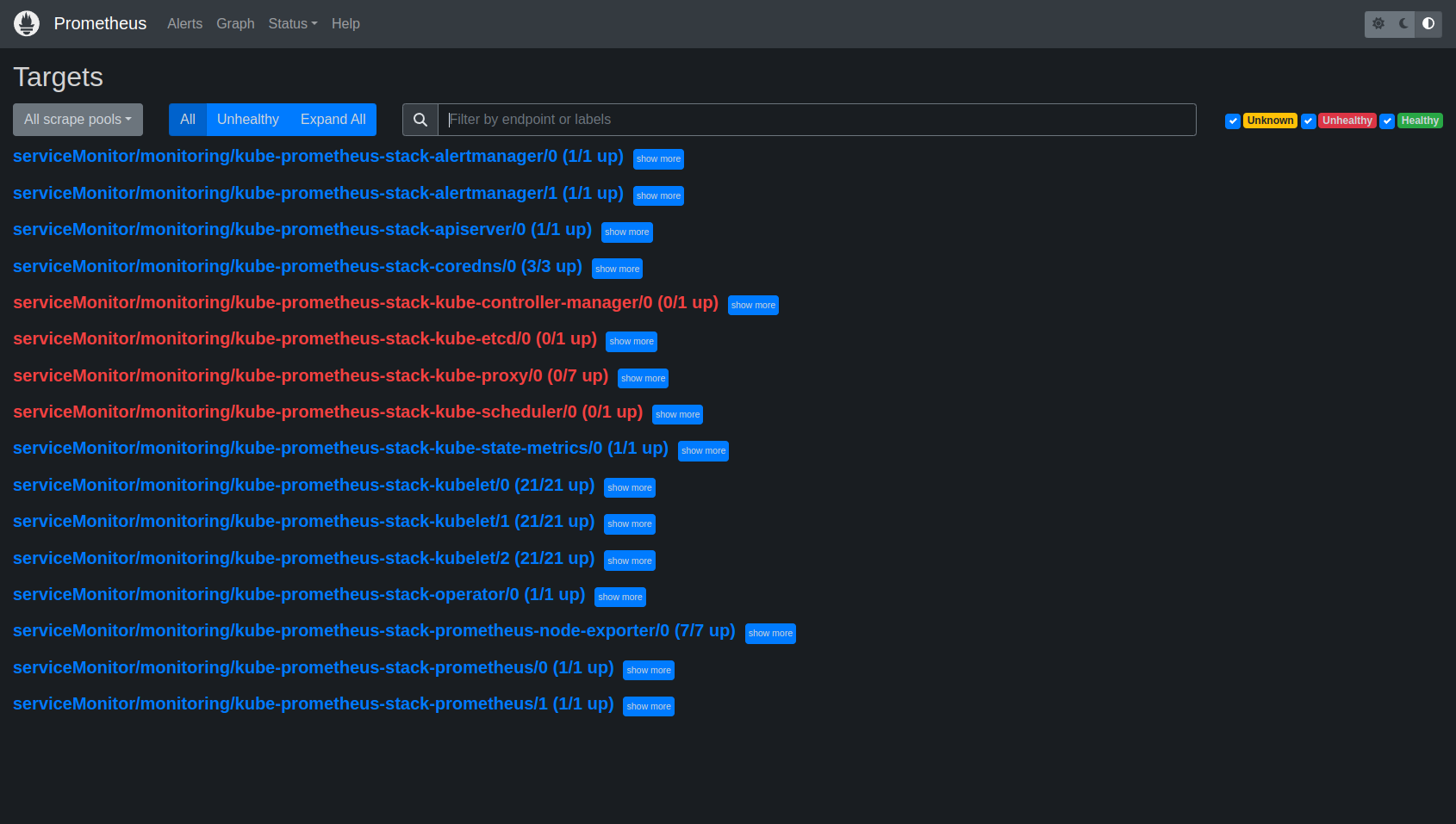

初期エラー

インストール直後から、上記の4つのターゲットでエラーが発生してしまっています。

こちらは、現状特に困らなないので一旦放置して、そのうち対応する予定です。

以上！結構苦労しましたが無事インストール完了🍺
